隨著GB/T50493-2019的《石油化工可燃氣體和有毒氣體檢測報警設計標準》的實施，“常見可燃、毒性氣體量程及報警值設定”這一歷史難題又成為熱門話題，本文就常見毒性氣體量程及報警值設定標準依據及相關廠家實驗參考數據進行分享，幫助大家快速解決此難題。

      根據國家標準、規范的要求，相關企業在有可能發生急性職業中毒的工作場所，根據自動報警裝置技術水平，設置有毒氣體報警裝置。當設置報警裝置區域內的有毒氣體濃度達到報警設定值時，報警儀立即發出聲、光報警傳至裝置區控制室，使企業可迅速啟動應急預案及措施，防止發生中毒事故，從而保證工作人員的健康和安全。

01報警裝置和報警值如何設置？

當不具備設置固定式報警儀的條件時，應配置便攜式有毒氣體報警儀。

報警值設置要求：報警值設定應遵循安全、科學、可行的原則，確?，F(xiàn)場勞動者及時響應，采取應急救援措施，消除異常情況。
報警值可設預報、警報、高報3級。用人單位應依據有毒氣體的毒性，現場條件和報警儀的選型，至少設報警值和高報值或預報值和報警值。
預報值和警報值可參考以下規范進行設置（歡迎補充）：GB/T50493-2019《石油化工可燃氣體和有毒氣體檢測報警設計標準》 GBZ/T223-2009 《工作場所有毒氣體檢測報警裝置設置規范 》GBZ 2.1—2019《工作場所有害因素職業接觸限值 第1部分:化學有害因素》GBZ/T 300.1-2017 《工作場所空氣有毒物質測定》GBZ/T 192.1-2007《工作場所空氣中粉塵測定》

GBZ/T 295—2017 《職業人群生物監測方法總則》

GBZ/T 224—2010 《職業衛生名詞術語》

GBZ/T 229.2-2010《工作場所職業病危害作業分級》

GBZ/T 225-2010《用人單位職業病防治指南》

GB/T50493-2019《石油化工可燃氣體和有毒氣體檢測報警設計標準》中對檢測的可燃氣體以及有毒有害氣體的檢測量程以及報警值都有說明，如下詳情：

5.5.1 測量范圍應符合下列規定：

    1 可燃氣體的測量范圍應為0~100%LEL。

    2 有毒氣體的測量范圍應為0~300%OEL；當現有探測器的測量范圍不能滿足上述要求時，有毒氣體的測量范圍可為0~30%IDLH；環境氧氣的測量范圍可為0~25%VOL。

    3 線型可燃氣體測量范圍為0~5LEL·m。

5.5.2 報警值設定應符合下列規定：

    1 可燃氣體的一級報警設定值應小于或等于25%LEL。

    2 可燃氣體的二級報警設定值應小于或等于50%LEL。

    3 有毒氣體的一級報警設定值應小于或等于100%OEL，有毒氣體的二級報警設定值應小于或等于200%OEL。當現有探測器的測量范圍不能滿足測量要求時，有毒氣體的一級報警設定值不得超過5%IDLH，有毒氣體的二級報警設定值不得超過10%IDLH。

    4 環境氧氣的過氧報警設定值宜為23.5%VOL，環境欠氧報警設定值宜為19.5%VOL。

    5 線型可燃氣體測量一級報警設定值應為1LEL·m；二級報警設定值應為2LEL·m。

單位說明：

LEL：可燃蒸氣、氣體或粉塵與空氣組成的混合物遇火源即能發生爆炸的最低濃度，又叫爆炸下限。

OEL：職業接觸限值（有毒有害氣體，需要根據具體的氣體來選擇檢測量程，不同的氣體，職業接觸限制不同，具體的檢測量程不同，報警值也不同。）

IDLH：立即威脅生命和健康濃度，有毒有害氣體一般以ppm為單位。

VOL：%Vol是指體積百分比。

高報值可根據有毒氣體及毒性，人員情況，事故后果，工藝和設備以及氣象條件等企業綜合考慮現場各種因素后確定。高報提示該場所有毒氣體大量釋放，已達到危險程度，應迅速啟動應急救險預案，做好工作人員的防護和相關人群的疏散。

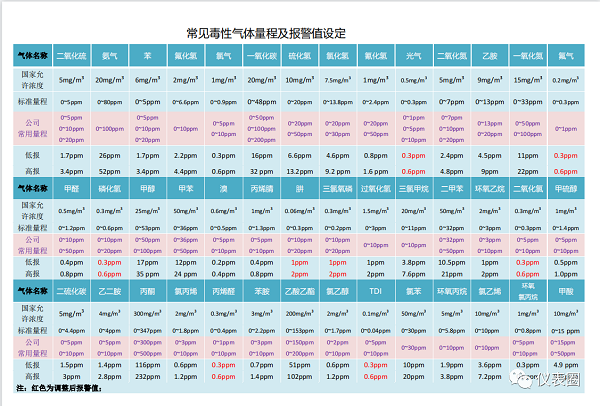

02常見毒性氣體量程及報警值設定

數據來源：無錫時和安全設備有限公司參考GB50493-2019  《石油化工企業可燃氣體和有毒氣體檢測報警設計規范》通過實驗數據得出，解釋權歸無錫時和所有，本文僅作參考。無錫時和安全設備有限公司于2003年成立，是一家與德國GFG公司合作，專注于氣體安全測量、控制領域的專業公司，專注于氣體安全檢測及工業過程自動控制、環保氣體與粉塵在線檢測領域的專業公司，主營氣體安全檢測儀表、環保氣體在線分析儀器、CEMS煙氣連續監測系統、VOCs在線檢測系統及工業火、氣自動控制（F&GS）系統、氣體檢測/監測（GDS）系統。

03如何制定報警管理制度？

提高可燃氣體和有毒氣體檢測報警器（以下簡稱“報警器” ）管理水平，可以確保生產裝置實現安全運行，一份完善的報警管理制度非常有必要，報警管理制度可以從相關機構與職責制定、報警器選型與安裝、日常維護與檢定、檢查與考核辦法等方面制定。

相關機構與職責

設備部是廠報警器的主管部門，主要履行下列職責：

· 負責廠新增、更新、技措項目中報警器的選型審定及投用前的驗收檢查。

· 負責廠報警器更新、大修計劃的審核。

· 負責廠報警器的定期檢查, 負責報警器運行狀況（安裝率、使用率、完好率）的考核。

· 負責報警器年（季）度檢修。

· 負責組織新增、更新報警器的施工。

· 負責報警器運行狀況和維護、檢修質量的檢查。

安環部參與本單位新增報警器的審查和投用前的驗收工作，主要履行下列職責：

負責對現有報警器拆除、停用、臨時停用的審查和備案；

負責對報警器設計、安裝、投用、管理、維修工作的監督。

負責本單位新建裝置、新增報警器設置的審查。

負責便攜式報警器的管理。

電儀車間負責報警器的日常維護工作，主要履行下列職責：

編制報警器的報廢、更新、大修計劃，報設備部。

車間需要拆除或停用報警器時，報安環部審批，設備部備案，電儀車間負責實施。

負責報警器的管理、日常維護校驗工作。

其它相關單位主要履行下列職責：

供應部門在采購報警器前，擬選定的供貨廠家及規格型號必須經過設備部同意，分公司設備管理部、安全環保部確認后，方可實施采購，否則，不予辦理手續。

生產車間的操作人員必須懂得報警器的原理、功能等，并會操作使用

選型與安裝

選擇報警器應滿足以下要求：

功能、結構、性能和質量符合國家法定要求。

取得國家技術監督行政部門頒發的制造計量器具許可證。

進口報警器必須取得國家質量監督檢驗檢疫總局頒發的計量器具型式批準證書。

取得國家指定的防爆檢驗部門發放的防爆合格證，并達到安裝現場所要求的防爆等級。

技術先進，質量穩定，反應靈敏，便于維修，保證備品備件的供應。

受其它氣體的干擾小，受溫度、濕度影響小。

符合國家或行業標準規范要求。

凡新建、擴建、改建的生產裝置及儲運系統必須按照“三同時”原則配備報警器。

報警器安裝場所應注意的主要問題：

可能泄漏的可燃氣體和有毒氣體的性質；

室外安裝時應考慮主導風向等環境因素；

雨水及有毒氣體對檢測元件的影響；

便于維護和校驗。

日常維護與檢定

電儀車間負責報警器的管理、日常維護工作，報警器的安裝率、使用率、完好率均應達到100%。
電儀車間建立健全技術檔案資料，制定定期校驗計劃。設專人負責報警器的日常維護工作，按照公司設備點檢制的要求認真做好報警器的點檢工作；配合技術監督部門做好定期檢定工作；負責定期對報警器進行校準工作（校準人員必須取得計量檢定員證書），以確保報警器的安全平穩運行。
報警器的檢定、校準：報警器的定期檢定應按照標準要求，每年不得少于一次。報警器定期校準周期為每季度進行一次（技術監督部門檢定的季度除外），報警器定期檢定、校準用標準氣體、校驗儀器應符合計量檢定規程要求。
檢查與考核辦法
廠區設備檢查中，報警器作為檢查內容之一，組織檢查。檢查、考核技術指標：報警器的安裝率、完好率和使用率應達到100%。

本文內容參考：中國石化天津分公司 吳梅香《淺談有毒氣體報警裝置報警值的設定及管理》 職業健康雜志 2016年第16卷第2期；GB/T50493-2019的《石油化工可燃氣體和有毒氣體檢測報警設計標準》相關內容；無錫時和常見毒性氣體量程及報警值設定2020版文件，由儀表圈整理編輯，如需轉載，請聯系小編微信（ID:13201752726）獲得授權，歡迎圈友積極參與討論補充。
